Točkovni grafikon je v praksi precej uporaben. Poglejmo nekaj primerov (vsi grafikoni so izdelani v Excelu, barve in oblike na grafikonu se samodejno prilagajajo podatkom).

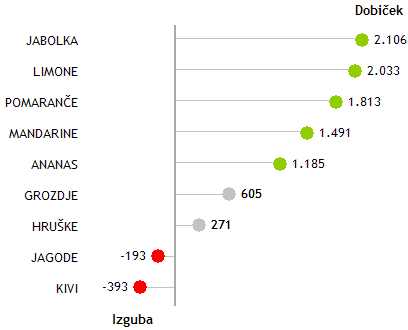

Najprej enostaven grafikon za prikaz dobička/izgube:

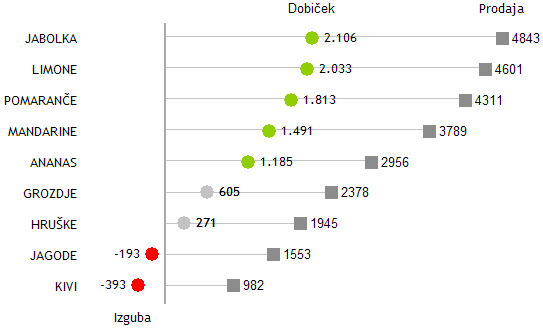

Na takšen grafikon brez težav dodamo še prodajo:
Grafikon je zelo pregleden in dobro berljiv.
S kombinacijo točkovnega in vrstičnega oz. paličnega grafikona lahko tudi nazorno prikažemo dosežene vrednosti (npr. prodajo ali stroške) v primerjavi s planiranimi:
Ta grafikon nazorno prikazuje dosežene vrednosti v primerjavi s planom, uporabljeno je tudi barvno kodiranje, ki povezuje stolpce tabele z oblikami na grafikonu (sivo = doseženo, modro = plan). Vendar pa odmiki niso eksplicitno vizualizirani. Zato je bolj ustrezna naslednja vizualizacija, kjer so odmiki (doseg-plan) prikazani pošteno (v pravem merilu) in predvsem zelo nazorno:
Gre za kombinacijo vrstičnega, naloženega vrstičnega in točkovnega grafikona. Ta grafikon je zelo primeren za prikaz doseženih vrednosti in odmikov v kontrolingu prodaje ali stroškov, saj nas ob koncu meseca dejansko bolj zanima uresničenje plana (doseženo in odmik od plana) kot pa konkretna vrednost plana.
